注塑模具生產周期多長？

想要了解注塑模具生產周期就要先知道注塑模具廠的內部生產流程，小編總結以下幾點以便分析。

模具注塑加工服務

一、報價圖的資料整理

給客戶提供塑膠模具報價圖,塑膠模具的制做需要20天左右的時間,這是整個重中之重,在這之前,客戶選定模廠需要幾天時間,先把初步完成的結構圖交給客戶去洽供應商,可以為整個項目的進程縮短時間,利用客戶洽供應商的幾天里,我們可以對產品進行優化,評審和修改,等客戶選定供應商,我們的結構設計也完成了,正好和模具供應商進入模具評審階段。

二、結構設計優化

設計方案要變成產品,有很多問題需要我們思考和預房的,如塑膠件與設備殼體之間怎樣配合;塑膠件怎樣增加強度;塑膠件怎樣gai善方便模具制做等等。

三、結構評審

每個結構工程師做出來的設計,總有自己發現不了的問題,需要別的工程師再把把關,所處的位置不同,觀察的角度不一樣,得出的判斷也會有差異,有錯就改,有疑問就拿出來大家討論,可以使圖紙的水平更上一個臺階. 評審時先由另一個結構設計工程師對圖紙進行初審, 初審耗時約半天到一day,需要對圖紙依次從外觀,方案評估,上殼組件,下殼組件,表面工藝,模具可行性,到生產裝配的順序逐一進行全面檢查,并將問題點記錄下來.然后進入di二階段---集體評審, 集體評審是結構部全員和相關ID設計師共同參與的會議,將初審的問題列出來,大家發表意見,統一認識,既保證了發出的圖紙能夠代表本公司的zui高水準,也為結構設計工程師提供了一個學習提高的機會,在深圳,越是大的設計公司,越重視集體評審的作用。

四、結構手板的驗證

前面的結構做得再好,還只是紙上談兵,結構設計的需要借助于實物進行驗證, 結構手板就起到了驗證結構的作用, 做結構手板的資料包括ID工藝標注,BOM和3D圖檔(當然還是要轉成STP格式),結構手板的制做需要約4天,外觀和尺寸都要求和圖紙一致,這樣比較貼近zui終的注塑產品,還要仔細地檢查零件尺寸,看看整機的裝配有沒問題,還有沒有什么可以讓生產更方便快捷,現在細心點將來模具就順利點。

五、模具檢討

結構手板的制做不是需要4天嗎,這段時間我們可以把ID工藝標注,BOM和3D圖紙資料發給客戶,方案公司和選定的模廠進行評審,這個評審一般需要1-2天,客戶如果有自己的技術力量可以再把把關, 方案公司可以對天線信號接受可能發生的問題進行評估, 模廠則會對模具制做可能發生的問題提出一些意見,并將意見反饋給設計公司.必需時, 客戶會同設計公司和模廠一起開會討論模廠的意見,開模需要注意的問題都可以提出來, 設計公司和模廠有爭議的問題由客戶做出zui終決定,討論結果一式三份交客戶,設計公司和模廠分別保存留底, 設計公司根據討論結果更新圖紙,發出正式的開模圖, 開模圖包括zui終的ID工藝標注,BOM和3D圖紙。

六、投模期間的項目跟進

塑膠件開模需要18天左右,是不是這段時間就沒事做了呢?當然不是的,還有跟進項目的進展，確保每個所需的配件一樣都不能少。

00187.MTS.00_00_06_04.Still001

七、試模及改模

還是以塑膠件為例進行說明, 試模及改模是供應商完成模具制做后進行的塑膠件試做和模具修整,以滿足設計要求.客戶在試模前會追齊其他配件的樣品, 試模時會同結構設計工程師一起去模廠, 結構設計工程師對所有配件進行單品檢查和實裝檢查, 單品檢查包括外觀缺陷檢查和尺寸檢查, 實裝檢查則是把所有配件按照生產實際的裝配順序進行實裝,找出問題.所有問題依次為列出來,和模廠進行協調,確定方案,改進時間和責任人, 設計公司和模廠有有爭議的問題由客戶做出zui終決定,討論結果簽字復印后一式三份交客戶,設計公司和模廠分別保存留底, 設計公司根據討論結果更新改模圖紙,發出正式的改模圖, 改模圖包括改模部分的詳細文字說明,需要改模零件的3D圖紙. 3D圖紙上要求改模的部分需用紅色標識出來. 改模問題點事無巨細,不得遺漏。

八、試產

經過gai善后的樣品還要重復試模的程序進行檢驗,不過這次試模上,下殼等外觀配件可以做上表面處理(如ID工藝圖上有標明表面噴油,過UV,氧化,拉絲,絲印,電鍍,鐳雕的)再進行實裝,如果實裝確認無誤后,就可以按排試產了.

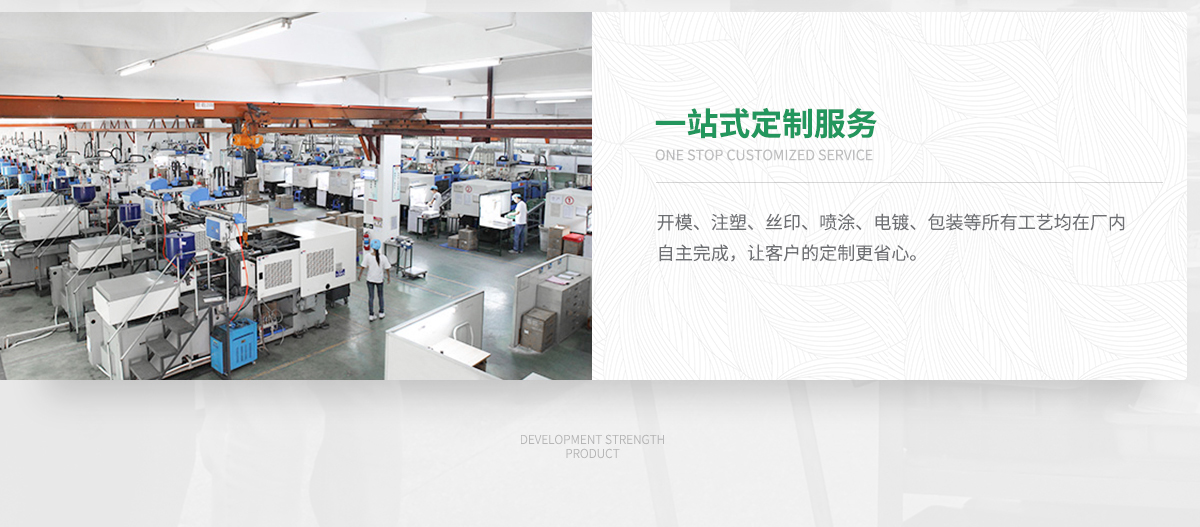

一站式定制服務

九、量產

經過多次的論證,修改,檢驗,修改, 結構設計工程師辛勞的成果就快要出來了,所有的問題在量產前都已經解決了,如果沒有什么問題, 量產的過程可以不需要結構設計工程師的參與, 按照現在的市場行情

一般模具廠開一套模具都需要上面這些步驟，具體開模時間根據產品的不同而定，如果您想咨詢生產周期可以與我們東莞塑膠聯系，東莞世邦塑膠是一家專注于從事模具制造與注塑制品生產集團企業,我們有齊全的生產設備,提供一站式定制服務,支持模具開發與設計，核心團隊36年豐富經驗。公司專注于為各p牌提供從產品設計、模具制造、注塑成型與組裝、售后服務為一體整套解決方案，產品廣泛應用于家用家電器外殼配殼配件、醫療醫用器械注塑配件、化妝品包裝注塑件等領域。歡迎來電咨詢13332683013（微信同號）馬上咨詢獲得免費報價!
